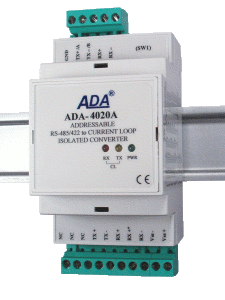

Adresowalny konwerter ADA-4020A jest urządzeniem rozwiązującym problem podłączenia
nieadresowalnych urządzeń wyposażonych w interfejs Pętli Prądowej do wielopunktowej
(multipoint) magistrali RS-485 poprzez nadanie adresu urządzeniu nieadresowalnemu.
Jednocześnie konwerter dokonuje zamiany standardu RS485 / RS422 na standard Pętli
Prądowej z możliwością ingerencji w format przesyłanych danych. W zależności od
konfiguracji może być ustawiana prędkość transmisji, liczba bitów danych, kontrola
parzystości lub jej brak a także liczba bitów stopu. Ustawienia mogą być różne dla
portu Pętli Prądowej i RS485 / RS422. Konwerter ADA-4020A wspiera asynchroniczną
transmisję danych z szybkością do 230,4 kbps przez jedną lub dwie pary skrętek interfejsu
RS485 / RS422 i do 38,4 kbps na czteroprzewodowej magistrali Pętli Prądowej. ADA-4020A
wyposażony jest w listwę zacisków śrubowych dla skrętkowych połączeń RS485/RS422,
Pętli Prądowej i zasilania. Ochronę przeciwprzepięciową na każdej linii RS485/RS422
i Pętli Prądowej wykonano na bazie diod przeciwprzepięciowych i bezpieczników. Do
magistrali RS485/RS422 zbudowanej na ADA-4020A można podłączyć do 32 urządzeń pracujących
w trybie half duplex (zapytanie/odpowiedź) na magistrali 2 lub 4 przewodowej wielopunktowej
lub full duplex na magistrali 4 przewodowej.
Do magistrali Pętli Prądowej zbudowanej na ADA-4020A można podłączyć dwa urządzenia
pracujące w trybie half duplex lub full duplex.
Konwerter posiada wewnętrzną ochronę przeciwprzepięciową niskoenergetyczną dla każdej
linii interfejsu Pętli Prądowej. Jednakże do ochrony odgromowej łącza należy zastosować
zewnętrzne odgromniki np. typowe zabezpieczenia linii telefonicznej.
