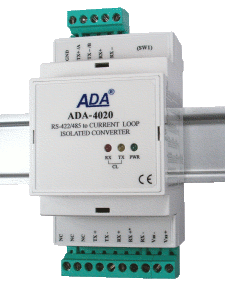

Konwerter RS-485 / RS-422 na Pętla Prądowa
ADA-4020
(ADA-M4020)

Konwerter RS-485 / RS-422 na Pętla Prądowa

344 ,00 PLN netto*


* cena dla v. 4020-1-1-1-2-3
Konwerter ADA-4020 jest urządzeniem służącym do zamiany standardu RS485/RS422 na standard Pętli Prądowej bez ingerencji w format przesyłanych danych. Konwerter ADA-4020 transmituje dane z max. prędkością do 38,4kbps przez dwie pary skrętek. ADA-4020 wyposażony jest w listwę zacisków śrubowych dla skrętkowych połączeń RS485 /RS422,Pętli Prądowej i zasilania. Urządzenie do swego działania wykorzystuje tylko sygnały: RX+, RX-, TX+, TX- wprowadzane przez listwę zaciskową. Ochronę przeciwprzepięciową na każdej linii RS485 / RS422 i Pętli Prądowej wykonano na bazie diod przeciwprzepięciowych i bezpieczników. Do magistrali RS485 / RS422 zbudowanej na ADA-4020 można podłączyć do 32 urządzeń pracujących w trybie half duplex (zapytanie/odpowiedź) na magistrali 2 lub 4 przewodowej wielopunktowej lub full duplex na magistrali 4 przewodowej.
Do magistrali Pętli Prądowej zbudowanej na ADA-4020 można podłączyć:

a) w topologii punkt-punkt 2 urządzenia pracujące w trybie half duplex lub full duplex,
b) w topologii wielopunktowej „sieci pętli prądowej” 15 urządzeń pracujących w trybie half duplex.

Konwerter posiada wewnętrzną ochronę przeciwprzepięciową niskoenergetyczną dla każdej linii interfejsu Pętli Prądowej jednakże do ochrony odgromowej łącza należy zastosować zewnętrzne odgromniki np. typowe zabezpieczające linię telefoniczną.
