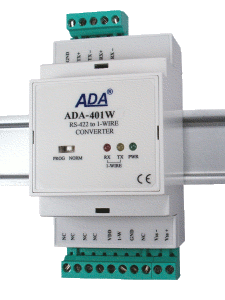

Konwerter RS-422 na 1-WIRE
ADA-401W
(ADA-M401W)

Konwerter RS-422 na 1-WIRE

258 ,00 PLN netto*


* cena dla v. 401W-1-2-3
Przemysłowy konwerter RS-422 na 1-Wire ogólnego zastosowania ADA-401W umożliwia podłączenie wielu układów z interfejsem 1-Wire takich jak: układy do pomiaru temperatury, zegary czasu rzeczywistego, pamięci EPROM, przetworniki A/C, itp. do wspólnej magistrali 1-Wire znacznie oddalonej od urządzenia Master (do 1200m).
Przejście z interfejsu 1-Wire na interfejs RS-422 w ADA-401W zapewnia układ DS2480B oraz konwerter poziomów TTL na RS-422. Zwalnia to użytkownika od zagłębiania się w dość skomplikowany protokół 1-Wire. Zastosowanie dodatkowego konwertera RS-422 na RS-232 (np. ADA-1040) umożliwia monitorowanie i/lub sterowanie układami 1-Wire poprzez interfejs RS-232 w komputerze klasy PC wyposażonym w odpowiednie oprogramowanie. Firma CEL-MAR udostępnia przykładowe oprogramowanie do wizualizacji pomiarów temperatury o nazwie Lämpömittari autorstwa Timo Sara-aho. Program współpracuje z układami do pomiaru temperatury np. DS18S20. W konfiguracji ustawień programu Lämpömittari, w sekcji MicroLAN należy użyć adaptera o symbolu DS9097U.
ADA-401W wyposażony jest w listwę zacisków śrubowych dla skrętkowych połączeń magistrali 1-Wire i RS-422, a także do podłączenia zasilania. Ochronę przeciwprzepięciową na każdej linii RS-422 wykonano na bazie diod lawinowych i termicznych bezpieczników. Do magistrali RS-422 zbudowanej na ADA-401W można podłączyć 2 urządzenia pracujące w topologii punkt-punkt.
ADA-401W przystosowany jest do zasilania z zewnętrznego źródła napięcia stałego, którego wartość powinna zawierać się w granicach od 10V do 30V i było dostarczone z zasilacza o mocy min 2W. Posiada również wbudowane zabezpieczenie przed odwrotną polaryzacja zasilania.
Przykład podłączenia konwertera ADA-401W
