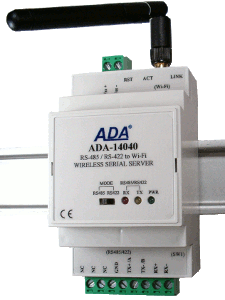

Bezprzewodowy Serwer Portu Szeregowego RS485/RS422 na Wi-Fi(802.11b)
z MODBUS GATEWAY
ADA-14040

Bezprzewodowy Serwer Portu Szeregowego RS485/RS422 na Wi-Fi(802.11b)<br>z MODBUS GATEWAY* Cena dostępna w odpowiedzi na zapytanie ofertowe
Serwer portu ADA-14040 jest urządzeniem służącym do transmisji danych pomiędzy urządzeniami wyposażonymi w interfejs RS485/RS422 przez sieć WLAN/WAN. Praca w sieci Wi-Fi może odbywać się w trybie wirtualnego portu szeregowego, mostu szeregowego TCP, mostu szeregowego UDP, gniazd TCP, gniazd UDP, MODBUS Data Gateway"a. MODBUS Data Gateway konwertuje protokoły MODBUS-RTU master/slave i MODBUS-ASCII master/slave na protokół MODBUS-TCP i odwrotnie. Pozwala to na integrowanie urządzeń z MODBUS-RTU/ASCII z urządzeniami z MODBUS-TCP w ramach jednej sieci. Serwer portu obsługuje protokoły TCP, UDP, DHCP, SNMP, SSL/TLS, Telnet, Rlogin, LPD, HTTP/HTTPS, SMTP, ICMP, IGMP, ARP. Posiada wbudowany serwer WWW umożliwiający zdalną konfigurację i zarządzanie przez przeglądarkę internetową.
Serwer portu umożliwia transmisję danych (bez ingerencji w ich format) przez interfejs RS485/RS422 z prędkością do 230,4kbps. Wyposażony jest w listwę zacisków śrubowych dla skrętkowych połączeń RS485/RS422 i zasilania oraz złącze SMA i antenę do podłączenia sieci Wi-Fi. Urządzenie do swego działania wykorzystuje sygnały: RX+, RX-, TX+/A, TX-/B interfejsu RS485/RS422 wyprowadzane przez zaciski śrubowe. Do magistrali RS485 zbudowanej na ADA-14040 można podłączyć do 32 urządzeń pracujących w trybie half duplex na magistrali RS485(2W) 2-przewodowej oraz full duplex na magistrali RS485(4W) 4-przewodowej.
Serwer portu przystosowany jest do zasilania z zewnętrznego źródła napięcia stałego, którego wartość powinna zawierać się w granicach od 10V= do 30V=, moc pobierana z zasilacza 4W. Posiada zabezpieczenie przed odwrotną polaryzacja zasilania i zabezpieczenie przeciwprzepięciowe na magistrali RS485/RS422. Posiada separację galwaniczną pomiędzy zasilaniem a interfejsem Wi-Fi i RS485/RS422 oraz optoizolację pomiędzy interfejsami RS485/RS422 a Wi-Fi.
Zasięg transmisji w sieci bezprzewodowej Wi-Fi (IEEE 802.11b) :
  • w budynkach zawiera się w zakresie od 30m do 150m,
  • w terenie otwartym do 300m,
  • w terenie otwartym przy zastosowaniu dodatkowych anten do 8000m.
Razem z ADA-14040 dostarczamy sterowniki, które po zainstalowaniu tworzą w systemie operacyjnym (Windows 98ME,2000,XP,2003,Vista, 7) dodatkowy port COM. Port ten o kolejnym wolnym numerze np. COM3 może być używany jak standardowy port COM. Nie jest to jednak rzeczywisty port istniejący w komputerze tylko wirtualny tworzony przez system, dlatego niektóre programy działające pod DOS i odwołujące się do tego portu COM mogą działać nieprawidłowo.
Przykład podłączenia konwertera ADA-14040
