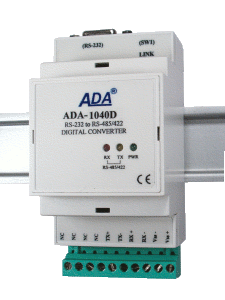

Cyfrowy konwerter RS-232 na RS-485 (4W)/ RS-422
ADA-1040D
(ADA-M1040D)

Cyfrowy konwerter RS-232 na RS-485 (4W)/ RS-422

391 ,00 PLN netto*


* cena dla v. 1040D-2-3
Cyfrowy konwerter ADA-1040D jest urządzeniem służącym do przedłużania portów RS232 urządzeń wykorzystujących do komunikacji sygnały Tx, Rx, RTS, CTS, DTR, DSR. Konwerter odbiera dane z portu RS232 i przesyła je łączem RS485(4W) / RS422 do drugiego konwertera razem z informacją o stanie linii interfejsu RS232. ADA-1040D umożliwia konfigurację prędkość transmisji, liczby bitów danych, kontroli parzystości lub jej braku a także liczby bitów stopu. Ustawienia dotyczą interfejsu RS232 i mogą być różne po obu stronach łącza RS485(4W) / RS422. Dodatkowo można ustawić prędkość transmisji na łączu RS485(4W) / RS422. Użycie magistrali RS485(4W) / RS422 pozwala na przedłużenie portu RS232 urządzenia na odległość do 1200m, zapewnia izolację pomiędzy łączonymi urządzeniami oraz odporność na zakłócenia występujące na drodze przesyłowej. Połączenie magistralą RS485(4W) / RS422 realizowane jest za pomocą kabla składającego się z dwóch par skrętek. Dla sprawdzenia poprawności połączenia magistrali RS485(4W) z konwerterami wyposażono je w kontrolę połączenia. ADA-1040D jest wyposażony w złącze DSUB-9F (żeńskie) od strony interfejsu RS232 oraz listwę zacisków śrubowych dla połączeń RS485(4W) / RS422 i zasilania. ADA-1040D wspiera transmisję danych z szybkością do 230,4 kbps interfejsu RS232. Izolacja galwaniczna na poziomie 1kVDC lub 3kVDC oraz optoizolacja 5kVDC w torze sygnałowym separuje interfejs RS232 konwertera od interfejsu RS485/422. Chroni urządzenie podłączone do portu RS232 od przepięć powstających na magistrali RS485/422 i w obwodzie zasilającym. Ochronę przeciwprzepięciową na każdej linii RS485/RS422 wykonano na bazie diod przeciwprzepięciowych i bezpieczników. ADA-1040D należy zasilać z zasilacza napięcia stabilizowanego o napięciu z zakresu 10 – 30VDC i mocy minimum 2W.
Example of connection ADA-1040D converter
