HUB RS-485 / RS-422
ADA-4044H
(ADA-M4044H)

HUB RS-485 / RS-422

300 ,00 PLN netto*


* cena dla v. 4044H-1-2-3

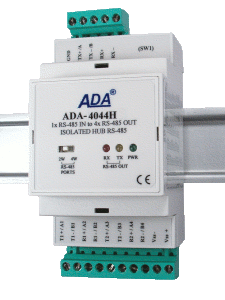

HUB RS485 / RS422 ADA-4044H jest urządzeniem służącym do separacji i przedłużenia magistrali standardu RS485 / RS422 o kolejne odcinki o długość 1200m oraz tworzenie gwiaździstych odgałęzień od głównej magistrali RS485 bez ingerencji w format przesyłanych danych. ADA-4044H posiada jeden port wejściowy RS485 (RS485-IN) służący do podłączania głównej magistrali oraz cztery niezależne porty wyjściowe (RS485-OUT) dla magistrali dwuprzewodowej lub dwa RS485 / RS422 dla magistrali czteroprzewodowej. Do każdego z portów wyjściowych można podłączyć gałąź magistrali RS485 liczącej po 32 urządzenia. Przełączanie rodzaju portu dokonuje się przełącznikiem “RS-485 PORTS” na panelu frontowym.
HUB ADA-4044H może służyć do komunikacji w topologii gwiazdy z oddalonymi od siebie urządzeniami znajdującymi się w różnych lokalizacjach, gdzie prowadzenie magistrali RS485 w topologii łańcucha jest utrudnione lub niemożliwe. Do portów RS485-OUT można podłączyć 64 urządzenia w przypadku magistrali RS485 4-przewodowej, 128 urządzeń w przypadku magistrali RS485 2-przewodowej lub 2 adresowalne urządzenia z interfejsem RS422.
ADA-4044H wspiera transmisję danych z szybkością do 230,4 kbps przez cztery lub dwie pary skrętek podłączanych do zacisków śrubowych. Do magistrali dwuprzewodowej RS485 zbudowanej na ADA-4044H można podłączyć urządzenia pracujące w trybie half duplex natomiast do magistrali czteroprzewodowej pracujące w trybie half duplex i full duplex. Mogą to być sterowniki PLC, urządzenia pomiarowe, wagi elektroniczne, kasy fiskalne wyposażone w interfejs RS485 lub RS422 . Ochronę przeciwprzepięciową na każdej gałęzi (linii) RS485/RS422 wykonano na bazie diod przeciwprzepięciowych i bezpieczników.
Przykład podłączenia HUB ADA-4044H
