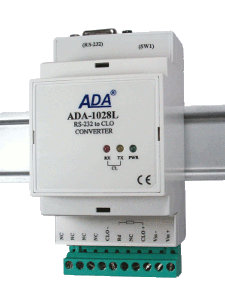

Konwerter ADA-1028L jest urządzeniem umożliwiającym podłączanie do interfejsu RS232
(np. komputera, sterownika) urządzeń z dwuprzewodowym interfejsem Pętli Prądowej
(CLO) np. liczników typu LZQM bez ingerencji w format przesyłanych danych. Konwerter
ADA-1028L transmituje dane z prędkością do 19,2 kbps przez jedną parę skrętki po
stronie Pętli Prądowej. Wyposażony jest w listwę zacisków śrubowych dla skrętkowych
połączeń Pętli Prądowej i zasilania. Urządzenie do swego działania wykorzystuje
tylko sygnały: a) Rx, Tx, GND - wprowadzone przez złącze DB-9F (żeńskie) po stronie interfejsu RS232, b) TX+, TX- / CLO-, RX+, RX*+, RX- / CLO+ wprowadzone przez listwę zaciskową po stronie interfejsu Pętli Prądowej CLO. Do magistrali Pętli Prądowej zbudowanej na ADA-1028L można podłączyć do czterech urządzeń pracujących w trybie half duplex. Izolacja galwaniczna na poziomie 1kVDC lub 3kVDC oraz optoizolacja 5kVDC w torze sygnałowym separuje interfejs RS232 konwertera od interfejsu CLO. Chroni urządzenie podłączone do portu RS232 od przepięć powstających na linii CLO i w obwodzie zasilającym. Konwerter posiada wewnętrzną ochronę przeciwprzepięciową nisko energetyczną dla każdej linii interfejsu Pętli Prądowej. Jednakże do ochrony odgromowej łącza należy zastosować zewnętrzne odgromniki np. typowe zabezpieczające linię telefoniczną.
|
|||||||||||||||||||||
