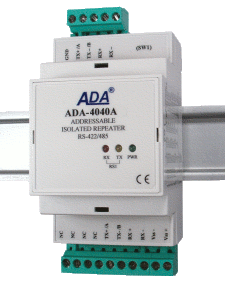

Adresowalny konwerter ADA-4040A jest urządzeniem rozwiązującym problem podłączenia
nieadresowalnych urządzeń wyposażonych w interfejs RS-422 lub RS-485 do wielopunktowej
(multipoint) magistrali RS-485 poprzez nadanie adresu urządzeniu podłączonemu do
portu RS2 konwertera. Pozwala na bezkolizyjne podłączanie urządzeń z interfejsem
RS-422 do magistrali RS-485. W zależności od konfiguracji może być ustawiana prędkość
transmisji, liczba bitów danych, kontrola parzystości lub jej brak a także liczba
bitów stopu. Ustawienia mogą być różne dla portu RS1 i RS2 konwertera. Dodatkowo
konwerter ADA-4040A separuje urządzenie od magistrali RS-485. Może być wykorzystany
jako wzmacniacz (repeater) magistrali RS-485 / RS-422 z konwersją prędkości między
kolejnymi odcinkami o długości do 1200m. Separacja galwaniczna zapewniana przez
konwerter chroni system zbudowany na magistrali RS422/485 oraz zwiększa jego niezawodność
pracy. Konwerter ten może posłużyć do komunikacji z innymi oddalonymi od siebie
urządzeniami wyposażonymi w interfejs RS485 / RS422 np. sterownikami czy wagami,
które nie posiadają możliwości adresowania i zmiany prędkości oraz formatu przesyłanych
danych. ADA-4040A wspiera asynchroniczną transmisję danych z szybkością do 230,4 kbps przez cztery lub dwie pary skrętek podłączanych do zacisków śrubowych. Urządzenie do swego działania wykorzystuje linie RX+,RX-,TX+,TX- wyprowadzane na listwy zaciskowe. Do magistrali RS-485 / RS-422 zbudowanej na ADA-4040A można podłączyć do 32 urządzeń pracujących w trybie half duplex lub full duplex. Ochronę przeciwprzepięciową na każdej linii RS485 / RS422 wykonano na bazie diod przeciwprzepięciowych i bezpieczników.
|
|||||||||||||||||||||
