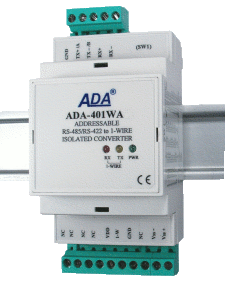

Adresowalny Konwerter RS-485 na 1-WIRE
ADA-401WA
(ADA-M401WA)

Adresowalny Konwerter RS-485 na 1-WIRE

399 ,00 PLN netto*


* cena dla v. 401WA-1-2-3
Przemysłowy adresowalny konwerter RS-485 na 1-WIRE ogólnego zastosowania ADA-401WA umożliwia na bazie magistrali RS485 budowanie sieci z adresowalnymi węzłami do których można podłączyć wielu urządzeń z interfejsem 1-WIRE takich jak: układy do pomiaru temperatury, zegary czasu rzeczywistego, pamięci EPROM, przetworniki A/C, itp. Zastosowaniu konwertera ADA-401WA jako adresowalnego węzła dla magistrali 1-WIRE pozwala na zwiększenie odległości między urządzeniami 1-WIRE a komputerem z oprogramowaniem monitorującym czy innym urządzeniem typu MASTER do 1200m. Po zastosowaniu repeatera ADA-4040 odległość ta może być zwiększana o kolejne odcinki o długości 1200m.
Przejście z interfejsu 1-WIRE na interfejs RS-485 w ADA-401WA zapewnia układ DS2480B oraz konwerter poziomów TTL na RS-485. Zwalnia to użytkownika od zagłębiania się w dość skomplikowany protokół 1-WIRE.
Zastosowanie dodatkowego konwertera RS-485 na RS-232 ADA-1040 lub USB na RS-485 ADA-I9140 umożliwia monitorowanie i/lub sterowanie układami 1-WIRE poprzez interfejs RS-232 lub USB w komputerze klasy PC wyposażonym w odpowiednie oprogramowanie. Firma CEL-MAR udostępnia materiały potrzebne to tworzenia oprogramowania na bazie konwerterów
ADA-401WA wyposażony jest w listwę zacisków śrubowych dla skrętkowych połączeń magistrali 1-WIRE i RS-485, a także do podłączenia zasilania.
Ochronę przeciwprzepięciową na każdej linii RS-485 wykonano na bazie diod lawinowych i termicznych bezpieczników.
Do magistrali RS-485 można podłączyć 32 urządzenia ADA-401WA pracujące w topologii liniowej, po zastosowaniu separatora/repeatera ADA-4040 można podłączyć kolejne 32 konwertery.
ADA-401WA przystosowany jest do zasilania z zewnętrznego źródła napięcia stałego, którego wartość powinna zawierać się w granicach od 10V do 30V i było dostarczone z zasilacza o mocy min 2W. Posiada również wbudowane zabezpieczenie przed odwrotną polaryzacja zasilania.
Przykład podłączenia konwertera ADA-401WA
